Vous souvenez-vous de la manière dont votre aîle vous a appris à ranger vos outils pour qu’ils durent ? Dans le monde du réseau, cette transmission de bon sens se traduit par le câblage structuré. Un réseau mal organisé, c’est un héritage de pannes futures, une usine à gaz où chaque intervention devient un casse-tête. L’intérêt réside dans la pérennité de votre installation : un bon panneau de brassage, c’est l’ossature invisible d’un réseau qui respire, évolue et résiste au temps. Plongeons dans l’univers des supports d’interconnexion.
La catégorie et le blindage : les fondations de la transmission
Le choix d’un panneau de brassage ne se fait pas au hasard. Il repose sur deux piliers techniques majeurs : la catégorie de câblage et le type de blindage. Ces deux éléments conditionnent directement la qualité, la stabilité et la vitesse de transmission des données. Pour éviter les goulots d’étranglement, la règle d’or est simple : la catégorie du panneau doit être égale ou supérieure à celle des câbles utilisés. Opter pour un panneau Cat6a alors que vos câbles sont en Cat6 ? C’est une marge de sécurité. L’inverse, en revanche, compromet toute la performance du réseau.
Le Cat6a supporte le Gigabit Ethernet sur des distances allant jusqu’à 100 mètres, contre environ 55 m pour le Cat6 standard. Il devient indispensable dans les environnements industriels ou les bâtiments étendus. Quant au Cat7, il est réservé aux zones à forte interférence électromagnétique, grâce à son blindage intégral. Pour les bureaux classiques, le UTP (non blindé) suffit. En revanche, dans un atelier ou à proximité de machines puissantes, le recours à du FTP ou S/FTP est fortement recommandé - à condition de réaliser une mise à la terre correcte, faute de quoi le blindage devient inopérant, voire contre-productif. Pour obtenir des conseils personnalisés sur la configuration de votre infrastructure, vous pouvez toujours cliquez ici.
Capacité et évolutivité : anticiper la croissance du réseau
Le choix du nombre de ports
Les configurations standard proposent généralement 12, 24 ou 48 ports. Le piège ? Se limiter strictement au nombre d’équipements actuels. Un réseau évolue. Nouveaux postes, imprimantes, caméras de sécurité - tout cela s’ajoute vite. C’est pourquoi il est conseillé de prévoir une marge de 20 à 30 % de capacité supplémentaire. Cette marge évite les reconfigurations coûteuses et garantit une évolutivité de l’infrastructure sans casse-tête.
Format rack et densité de ports
Le format 19 pouces est universel dans les armoires serveurs. La densité de ports impacte directement l’occupation de l’espace : un panneau de 24 ports occupe 1U, tandis qu’un modèle 48 ports en consomme 2U. Dans un espace limité, chaque unité compte. Une gestion rigoureuse de l’espace permet non seulement d’installer plus d’équipements, mais aussi d’assurer une circulation d’air optimisée, essentielle pour éviter la surchauffe des équipements actifs.
- 12 ports : idéal pour les petits bureaux ou postes isolés 🖥️
- 24 ports : standard pour les petites et moyennes structures 🏢
- 48 ports et plus : adapté aux réseaux denses ou en forte croissance 📈
Organisation physique et maintenance facilitée
L'importance du repérage visuel

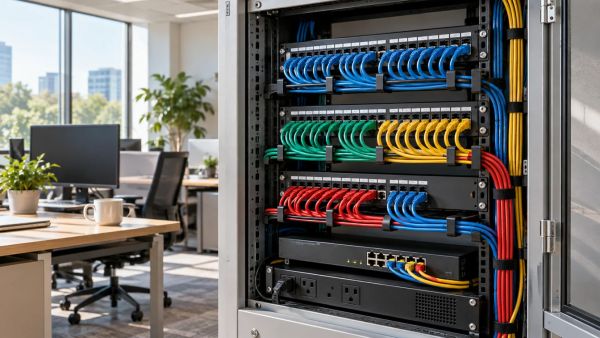

Un réseau bien organisé, c’est un réseau rapide à diagnostiquer. Le repérage visuel par code couleur est une pratique simple mais redoutablement efficace. Bleu pour les postes de travail, vert pour les imprimantes, rouge pour les équipements de sécurité - ces codes permettent d’identifier instantanément chaque type de connexion. Associé à un étiquetage systématique de chaque port et câble, ce système réduit considérablement le temps d’intervention en cas de panne ou de reconfiguration. Dans l’urgence, ce gain de temps, c’est de la sérénité. Et c’est aussi une garantie que les modifications sont tracées, ce qui limite les erreurs humaines.
Comparatif des solutions selon l'environnement
Bureautique vs Milieu industriel
Le choix du panneau varie radicalement selon l’environnement. Un cabinet comptable n’a pas les mêmes contraintes qu’une usine. En bureautique, le UTP ou le FTP suffit largement. Le critère principal est le coût et la facilité d’installation. En milieu industriel, les interférences électromagnétiques sont omniprésentes. Là, le S/FTP ou le STP devient indispensable pour garantir l’intégrité des données. Le blindage, bien mis à la terre, agit comme un bouclier.
Les exigences des centres de données
Les data centers exigent une autre échelle : haute densité, fiabilité extrême, maintenance simplifiée. Les panneaux y sont souvent modulaires, en Keystone, permettant de remplacer un port défectueux sans changer tout le bandeau. Les contacts sont dorés, d’une épaisseur de 50 microns, pour assurer une conductivité optimale et une résistance à l’oxydation. La gestion thermique est critique : les câbles sont courts, ordonnés, et les flux d’air soigneusement canalisés.
| UsageId | Type de blindage | Type de panneau | Points clés |
|---|---|---|---|
| TPE 🏢 | UTP ou FTP | Fixe, 12 à 24 ports | Budget maîtrisé, installation simple |
| Industrie ⚙️ | S/FTP ou STP | Modulaire Keystone | Résistance aux interférences, remplacement facile |
| Data Center 🖼️ | STP ou S/FTP | Haute densité (48-96+ ports) | Contacts dorés, gestion thermique poussée |
Gestion thermique et accessoires de protection
Préserver l'intégrité des câbles Ethernet
Un câble Ethernet mal positionné subit des contraintes mécaniques : pliures, frottements, tensions. Ces déformations peuvent altérer la transmission ou provoquer une rupture prématurée. L’utilisation d’accessoires comme les anneaux de gestion, les guides-câbles ou les passe-câbles en caoutchouc évite ces désagréments. Ils maintiennent les câbles en place, répartissent les contraintes et facilitent le passage à travers les ouvertures.
Optimisation du flux d'air
Un panneau de brassage bien agencé participe à la gestion thermique de l’armoire. Un câblage désordonné bloque les flux d’air, provoquant une surchauffe des équipements actifs comme les switches ou les serveurs. L’air chaud stagne, la fiabilité baisse. En revanche, un brassage ordonné, avec des câbles courts et bien canalisés, laisse circuler l’air librement. C’est une forme de refroidissement passif, souvent négligée mais cruciale pour la longévité du matériel.
La pérennité des contacts
Les panneaux modulaires en Keystone offrent un avantage majeur : la modularité. Si un port est endommagé, inutile de remplacer tout le panneau. On déclipse simplement le module défectueux et on le remplace. Cette approche réduit les coûts de maintenance à long terme. C’est un investissement intelligent, surtout dans les environnements où les connexions sont fréquemment manipulées. Y a pas de secret : bien choisir son panneau, c’est penser à l’entretien dès la conception.
Les questions de base
Puis-je mélanger des catégories de câbles sur un même panneau ?
Techniquement, oui, mais fortement déconseillé. La performance globale du réseau sera limitée par la catégorie la plus basse utilisée. Un câble Cat5e sur un panneau Cat6a réduit toute la chaîne à la qualité Cat5e. Pour garantir une transmission optimale, uniformisez les catégories.
Pourquoi les contacts dorés sont-ils souvent mentionnés ?
Le dorure des contacts améliore la conductivité électrique et résiste à l’oxydation. Un contact oxydé crée une résistance, pouvant provoquer des pertes de signal ou des déconnexions intermittentes. Une épaisseur de 50 microns assure une longévité et une fiabilité accrues, surtout dans les environnements humides ou poussiéreux.
Quelle est l'erreur de mise à la terre la plus fréquente ?
L’erreur la plus courante est de ne pas relier le blindage à la masse. Un blindage non mis à la terre devient une antenne, captant les interférences au lieu de les bloquer. Cela peut aggraver la situation. La mise à la terre doit être réalisée de manière continue, depuis le panneau jusqu’au point de terre unique du bâtiment.
À quelle fréquence faut-il vérifier les connexions du panneau ?
Il n’existe pas de calendrier rigide, mais chaque modification du réseau doit s’accompagner d’un contrôle visuel. Cela permet de repérer les câbles mal insérés, les modules desserrés ou les signes d’usure. Une vérification annuelle approfondie est recommandée pour les infrastructures critiques.
